設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
參考標準：GB 1207-2006、GB 1208-2006。

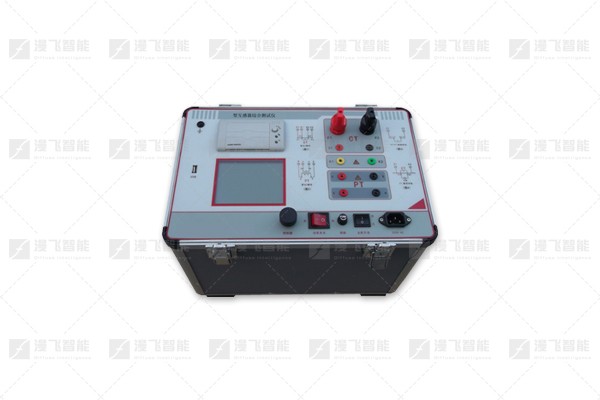

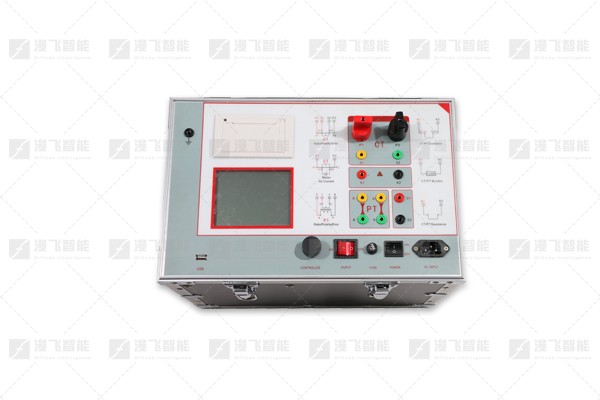

HYG-B互感器伏安特性測試儀對應規格：1000V/600A，2500V/600A，1000V/1000A，2500V/1000A.
項 目 |
參 數 |
|
工作電源 |
AC220V±10% 、50Hz |
|
設備輸出 |
0～1000V（0-20A） |
|
輸出電流 |
0～600A（0-5V） |
|
二次繞組電阻測量 |
范圍 |
0.1～300Ω |
精度 |
0.5%±1mΩ |
|
二次實際負荷測量 |
范圍 |
5～300VA |
精度 |
≤0.5% |
|
CT/PT角差測量 |
精度 |
±4min |
分辨率 |
0.1min |
|
CT/PT比差測量 |
精度 |
≤0.05% |
分辨率 |
0.1 |
|
CT變比測量 |
范圍 |
5-25000A/5A(5000A/1A) |
精度 |
≤0.5% |
|
PT變比測量 |
范圍 |
1-10000 |
精度 |
≤0.5% |
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
尺寸 |
380mm × 240mm × 260mm |
|
重量 |
≤22Kg |
|
工作條件要求
|
輸入電壓 220Vac±10%、額定頻率 50Hz； 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全； 參數對應的環境溫度是23℃±5℃； 保證值在出廠校驗后一年內有效。 |
|
支持檢測CT和PT.
滿足 GB1207、GB1208等規程要求.
無需外接其它輔助設備，單機即可完成所有檢測項目.
自帶微型快速打印機、可直接現場打印測試結果.
采用智能控制器，操作簡單.
大屏幕液晶，圖形化顯示接口.
按規程自動給出CT/PT（勵磁）拐點值.
自動給出5%和10%誤差曲線.
可保存3000組測試資料，掉電后不丟失.
支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
小巧輕便≤22Kg，非常利于現場測試.
測試儀主要測試功能：
CT（保護類、計量類） |
PT |
伏安特性（勵磁特性）曲線 |
伏安特性（勵磁特性）曲線 |
自動給出拐點值 |
自動給出拐點值 |
自動給出5%和10%的誤差曲線 |
變比測量 |
變比測量 |
極性判斷 |
比差測量 |
比差測量 |
角差測量 |
角差測量 |
極性判斷 |
交流耐壓測試 |
一次通流測試 |
二次負荷測試 |
交流耐壓測試 |
二次繞組測試 |
二次負荷測試 |
鐵心自動退磁 |
二次繞組測試 |
|
鐵心自動退磁 |
